Установка фильтрации, умягчения, адсорбционной очистки и УФ-обеззараживания водопроводной и скважинной воды

Назначение

УСТАНОВКА ФИЛЬТРАЦИИ, УМЯГЧЕНИЯ ВОДЫ И УФ-ОБЕЗЗАРАЖИВАНИЯ предназначена для удаления механических частиц (мути) размером более 40 мкм, ионов тяжелых металлов, хлора, фенола, дефолиантов, органических примесей, солей жесткости (ионы Са 2+ и Мg2+) и УФ-обеззараживания от вирусов и бактерий и других микроорганизмов из водопроводной и скважинной воды с жесткостью (от 2 до 20 мг-экв/литр). В результате работы установки в зависимости от жесткости исходной воды образуется мягкая биологически безопасная вода с жесткостью 0,01 - 1 мг-экв/литр, освобожденная от механических частиц с размерами более 40 мкм.  Для сравнения, в г. Ташкенте жесткость водопроводная воды в зависимости от сезона и района колеблется в пределах 2,3 – 6 мг-экв/литр.

Устройство и принцип работы

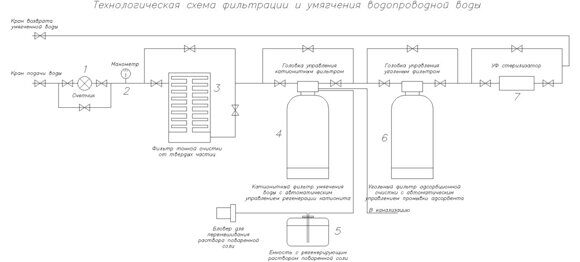

УОВВ полная схема

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОМЫШЛЕННОЙ УСТАНОВКИ ФИЛЬТРАЦИИ И УМЯГЧЕНИЯ ВОДЫ представлена на рисунке. Вода из скважины или водопровода, пройдя через счетчик воды – 1, поступает в сетчатый фильтр тонкой очистки - 3, в котором в результате фильтрации удаляются все частицы с размерами более 40 мкм. Степень загрязненности фильтра контролируется манометром – 2. На фильтрующих элементах накапливается слой механических частиц, который удаляется обычной промывкой струей воды. Для удаления уловленных частиц фильтрующие элементы извлекаются из корпуса фильтра и промываются струей водопроводной воды. Обычно эта операция производится с периодичностью 1 – 2 раза в месяц. Очищенная от механических частиц вода, поступает в катионитный фильтр умягчения воды с автоматическим управлением регенерацией катионита - 4, в которой удаляются соли жесткости (ионы Са 2+ и Mg2+). Далее вода поступает на угольный фильтр адсорбционной очистки 6, который удаляет тяжелые металлы, активный хлор, фенолы и другие органические соединения. Затем очищенная вода проходит через УФ стерилизатор – 7, в котором обезвреживаются микроорганизмы (бактерии и вирусы) и поступает потребителю.

После насыщения солями жесткости катионита, которое контролируется счетчиком воды – 1 емкость с катионитом – 4 переключается на регенерацию. При регенерации раствор с хлористым натрием (неиодированная поваренная соль), из емкости - 5 проходит через слой катионита емкости – 4 и вытесняет из него уловленные ионы жесткости (Са 2+ и Mg2+), заменяя их на ионы Na+.  Вытесненные соли жесткости с помощью головки управления автоматически выбрасываются в канализацию.

Весь процесс фильтрации и умягчения воды протекает в автоматическом режиме. Функциями оператора являются:

  1. Приготовление регенерирующего раствора путем добавления заданного количества соли в емкость с регенерирующим раствором -5 и растворения и его путем перемешивания.
  2. Периодическая промывка фильтра 3.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ ФИЛЬТРАЦИИ И УМЯГЧЕНИЯ ВОДЫ.

1. Размер твердых частиц, улавливаемых сетчатым фильтром более 40 мкм
2. Степень очистки от механических частиц с размерами более 50 мкм не менее 90 %
3. Жесткость воды, поступающей на умягчение до 20 мг-экв/литр
4. Производительность установки не менее 4 куб м/час
5. Остаточная жесткость очищенной и умягченной моды 0,01 - 1 мг-экв/литр
6. Количество соли на одну регенерацию для каждой ступени 5 кг
7. Работа установки автоматическая
8. Приготовление регенерирующего раствора:
  Заполнение емкости для рассола водой автоматическое
  Засыпка поваренной соли ручная
  Перемешивание и растворение соли механическое

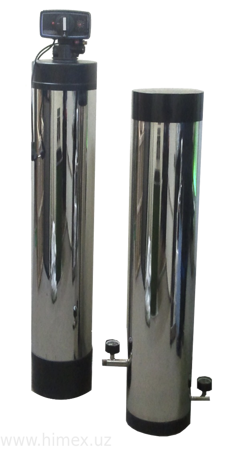

УОСВ
