Электросиловые щиты и автоматика "Himex"
В современном бассейне вода заливается 1 раз в год и доливается только при испарении и промывке песочного фильтра. Кроме того, в любое время она должна быть продезинфицирована и иметь кристальную чистоту и комфортную температуру (25- 30 °С). Эти условия трудно достигнуть без современных средств автоматики.
С целью экономии средств при строительстве, в некоторых бассейнах автоматические устройства отсутствуют и управление фильтрацией, нагревом и другими параметрами осуществляется вручную включением и отключением соответствующих кнопок. Такая экономия в большинстве случаев не приводит к хорошим результатам. Если вы создали комфортные условия для купающихся, то автоматически созданы условия для всех живых организмов, в том числе для бактерий и вирусов. Поэтому, в не зависимости от того купаетесь вы или нет, все микроорганизмы в вашем бассейне будут прекрасно расти и размножаться. Для того, чтобы вода в бассейне не портилась необходимо выполнение двух основных условий регулярная фильтрация и регулярная обработка соответствующими химреактивами. Современные фильтры задерживают в фильтрующем слое большую часть бактерий и микроводорослей, которые легко удаляются при промывке фильтра или уничтожаются в процессе введения соответствующих химреактивов. Когда вы помещаете в скиммер, переливной танк или переливной канал хлорирующий агент, то его максимальная концентрация образуется именно в фильтре, где при фильтрации скапливается основное количество микроорганизмов. Поэтому, каждые сутки ваша фильтровальная установка должна профильтровать 3-4 объема бассейна, что достигается в течение 10-20 часов. Естественно, что ежедневная непрерывная работа насоса в течение указанного промежутка времени не желательна и насос с помощью таймера должен периодически включаться и отключаться на отдых.
Во избежание перегрева и выхода из строя электрических нагревателей и трасс теплообменников, нагрев воды в бассейне происходит только при включенном насосе фильтрации. Поэтому в схеме управления бассейном обязательно должна быть предусмотрена блокировка включения нагревателей при отключенном насосе фильтрации. Температура в бассейне должна регулироваться с точностью до 0,1 градуса (обычно в диапазоне 27-29 °С). Обычные биметаллические термостаты редко обладают такой точностью, поэтому для регулирования температуры воды в бассейне, а также температуры воздуха в помещении с бассейном применяются высокоточные цифровые процессорные терморегуляторы, которые, как правило, снабжены блокировкой включения нагревателей при отключенном насосе фильтрации.
-
Таймер механический Himex ТМ-1 с автоматом и магнитным пускателем для одного насоса
Одноканальный электромеханический таймер с автоматическим выключателем и магнитным пускателем, снабженными тепловым реле, предназначен для автоматизации работы насоса фильтрации и других устройств. В таймере задается суточная программа работы исполнительных механизмов (например насосов), которые будут включаться и отключаться в заданные промежутки времени. Если программа таймера не изменяется, то работа в выбранном режиме ежесуточно повторяется.
Недостатком электромеханических таймеров является сбой показаний часов при отключении электроэнергии, поэтому после возобновления подачи электропитания необходимо произвести коррекцию показаний часового механизма.

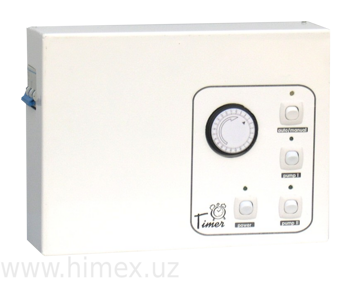

Таймер электромеханический Himex ТМ-2 двухканальный для двух насосов
Двухканальный электромеханический таймер с двумя автоматическими выключателями и двумя магнитными пускателями, снабженными тепловым реле, предназначен для автоматизации работы двух насосов фильтрации и других устройств. В таймере задается суточная программа работы исполнительных механизмов (например насосов), которые будут включаться и отключаться в заданные промежутки времени. Если программа таймера не изменяется, то работа в выбранном режиме ежесуточно повторяется.
Недостатком электромеханических таймеров является сбой показаний часов при отключении электроэнергии, поэтому после возобновления подачи электропитания необходимо произвести коррекцию показаний часового механизма. -
Указанные терморегуляторы предназначены для автоматизации работы электрических нагревателей и теплообменников для бассейнов, саун, парилок, электрических котлов, водогрейных бойлеров и других устройств, в которых требуется высокая точность регулирования температуры и ее индикация на цифровом дисплее. Терморегуляторы снабжены автоматическими выключателями и магнитными пускателями соответствующей мощности и не требуют дополнительных устройств для подключения электронагревательных элементов. Кроме того, в них предусмотрена дополнительная клавиша для подключения, в случае необходимости насоса, вентилятора и других устройств, работающих в ручном (неавтоматическом) режиме, а также блокировка нагрева в аварийном режиме (в случае выхода из строя системы управления).
Ниже представлен перечень терморегуляторов, изготавливаемых Himex. По специальному заказу могут быть изготовлены терморегуляторы других модификаций и мощностей.
Терморегулятор Himex ТР-15 мощностью 15 квт
Терморегулятор Himex ТР-15х2 мощностью15х2=30 квт
Терморегулятор Himex ТР-35х2 мощностью 35х2=70 квт
Выпускаются терморегуляторы следующих модификаций:
№ Для нагревателей мощностью Габариты,мм 1 ТР-15 1-ступенчатые 15 кВт 310х240х60 2 ТР-25 1-ступенчатые 25 кВт 330х440х170 3 ТР-35 1-ступенчатые 35 кВт 330х440х170 4 ТР-50 1-ступенчатые 50 кВт 350х500х200 5 ТР-15х2 2-ступенчатые 15х2=30 кВт 330х410х160 6 ТР-20х2 2-ступенчатые 20х2=40 кВт 330х410х160 7 ТР-35х2 2-ступенчатые 35х2=70 кВт 600х500х170 8 ТР-35х4 4-ступенчатые 35х4=140 кВт 950х800х230 9 ТР-35х6 6-ступенчатые 35х6=210 кВт 1800х800х230 -
Процессорные щиты управления бассейнами предназначены для полной централизованной автоматизации и электроснабжения работы всех технологических устройств установок фильтрации (фильтрация, нагрев, дезинфекция, автоматический долив, влажность в помещении и др.). Работа всех исполнительных механизмов происходит в абсолютной шкале времени. Благодаря встроенной электробатарее при отсутствии централизованного электропитания все настройки блока сохраняются и после подачи электроэнергии происходит продолжение отработки программы без ее коррекции.
Указанные щиты выпускаются в двух модификациях одноблочной и двухблочной. В одноблочной модификации все элементы автоматики и электроснабжения смонтированы в одном шкафу, имеющем существенные размеры. В двухблочной модификации электросиловые элементы и некоторые элементы автоматики смонтированы в одном шкафу, а все элементы управления (кнопки, клавиши, дисплей и светодиодные индикаторы) в другом малогабаритном шкафу. Габаритный шкаф монтируется в техническом отсеке в непосредственной близости от технологического оборудования, а малогабаритный шкаф управления монтируется в зале с бассейном или в каком либо другом помещении, удобном для управления и обзора работы технологического оборудования.Процессорные щиты управления бассейном Himex ФНО
Процессорные щиты управления бассейнами Himex ФНО предназначены для централизованной автоматизации и электроснабжения работы насоса фильтрации (Ф), нагревателя или теплообменника (Н) и освещения (О). Работа всех исполнительных механизмов происходит в абсолютной шкале времени. Благодаря встроенной электробатарее при отсутствии централизованного электропитания все настройки блока сохраняются, и после подачи электроэнергии происходит продолжение отработки программы без ее коррекции.
Щит управления бассейном Himex ФНО-15 (моноблок)
Щит управления бассейном Himex ФНО-15/2 (двухблочный)
Выпускаются щиты управления Himex следующих модификаций:
Шифр Тип Управление Габариты 1 ФНО-15 Моноблок фильтрация освещение теплообменник/нагреватель 380х470х160 2 ФНО-15/2 Двухблочный фильтрация освещение теплообменник/нагреватель 380х470х160 240х340х80 3 ФНО-20 Моноблок фильтрация освещение теплообменник/нагреватель 380х470х160 4 ФНО-20/2 Двухблочный фильтрация освещение теплообменник/нагреватель 380х470х160 240х340х80 5 ФНО-35 Моноблок фильтрация освещение теплообменник/нагреватель 400х500х200 6 ФНО-35/2 Двухблочный фильтрация освещение теплообменник/нагреватель 400х500х200 240х340х80 7 ФНО-50 Моноблок фильтрация освещение теплообменник/нагреватель 600х500х200 8 ФНО-50/2 Двухблочный фильтрация освещение теплообменник/нагреватель 600х500х200 240х340х80 9 ФНО-35х2 Моноблок фильтрация освещение теплообменник/нагреватель 600х500х170 10 ФНО-50х2 Моноблок фильтрация освещение теплообменник/нагреватель 700х600х250
