Блочные модульные котельные с отопительными и паровыми котлами предназначены для обеспечения горячей водой и отопления, а также паром бытовых и промышленных объектов, в которых помещения для котельного оборудования отсутствуют или возникают потребности его перемещения во времени. Модульные котельные требуют минимальное время для монтажа. Они имеют собственное теплоизолированное помещение, изготовленное из сэндвич панелей, устанавливаются на готовом бетонном фундаменте и стыкуются с коммуникациями потребителя. Как правило модульные котельные имеют внутренний обогрев, предотвращающий замерзание технологического оборудования в зимнее время.

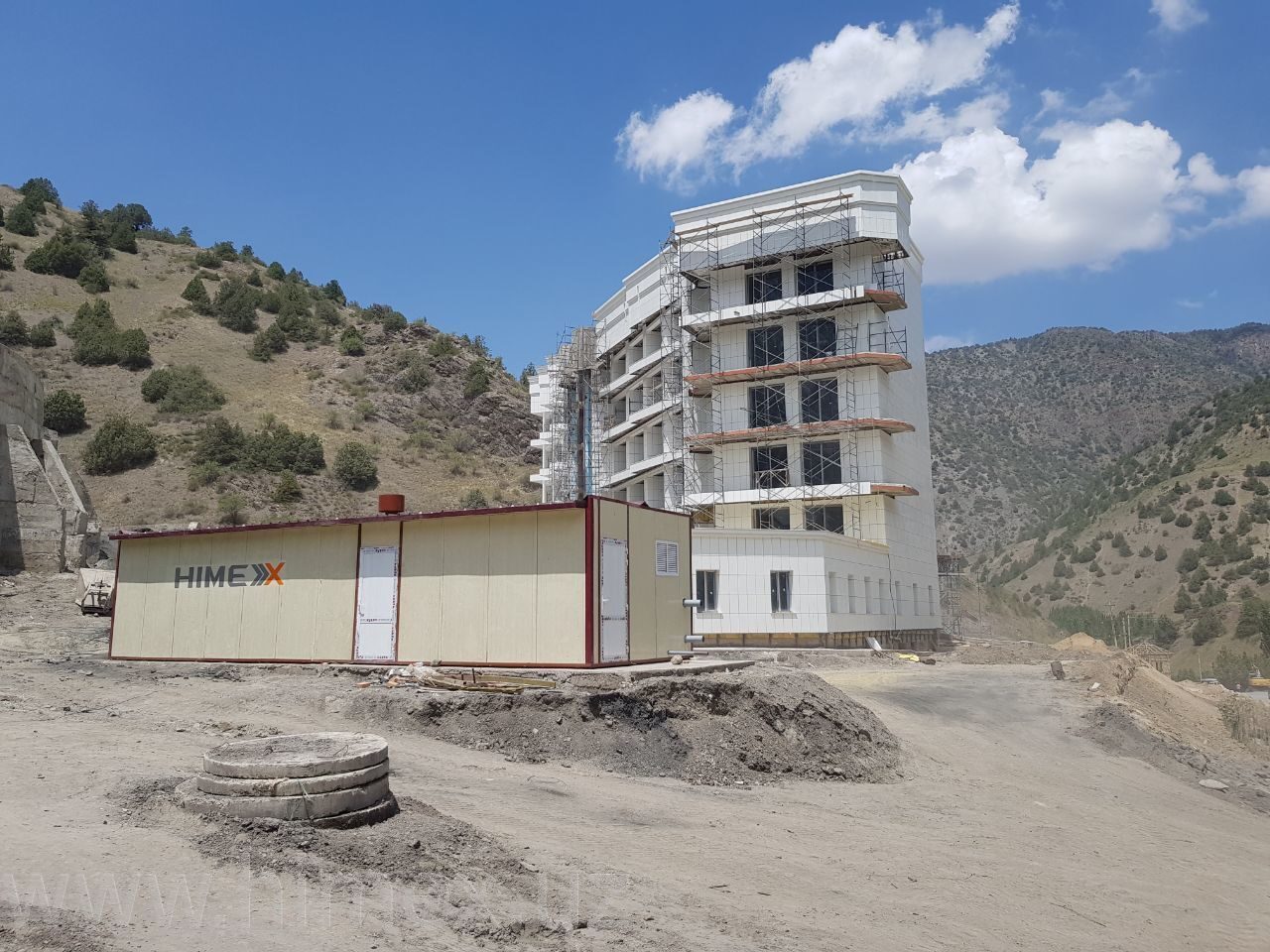

ООО «Himex» изготовило и запустило в эксплуатацию 2 модульные котельные мощностью 100+100 кВт с электродными котлами КЭО -100 для обогрева отопительного канала транспортного тоннеля перевала Камчик, 2 модульные котельные мощностью 210 кВт с котлами КЭО-210 и бойлерами (Объем 500 литров, мощность нагрева 100 кВт) в санатории «Хумсан», модульную котельную мощностью 1200 кВт с восемью котлами КЭО-140 для обогрева и снабжения горячей водой санатория НГМК в ущелье заповедника п. Замин, паровую котельную с двумя паровыми котлами «HIMEX ТПЭ-5-150» мощностью 150 каждый для обогрева емкостей с сырьем объемом 50, 100 и 200 куб м на заводе по переработке отходов масла и других нефтепродуктов в г. Ангрене и другие. Ниже приведены фотографии и краткое описание модульной котельной мощностью 1200 кВт в п. Замин.
АВТОМАТИЧЕСКАЯ БЛОЧНО-МОДУЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ КОТЕЛЬНАЯ С ЭЛЕКТРОДНЫМ КОТЛАМИ «HIMEX» КЭО-140 МОЩНОСТЬЮ 1200 кВт (далее котельная) предназначена для снабжения горячей водой и обогрева отопительной системы зоны отдыха Навоийского горно-металлургического комбината, расположенной в п.Замин (Джизакской области).
Электродные отопительные котлы Himex КЭО - N (N-мощность кВт), разработаны и выпускаются специалистами ООО «Himex» в соответствии со “Стандартом организации” TS 15065347-01:2014, согласованными с Инспекцией по котлонадзору и надзору за подъемными сооружениями Государственной Инспекции «Саноатгеоконтехназорат» и утвержденных агентством “O’ZSTANDART”. Сертификат соответствия № 2106558 от 17 июля 2018 г.
Известно, что ТЭНовые котлы и нагреватели доставляют немало хлопот потребителям из-за перегорания ТЭНов, поэтому все наши котлы электродные. В электродных нагревателях нечему сгорать. Сама вода с растворенными в ней природными солями является нагревательным элементом. В отличие от существующих котлов в электродных котлах «Himex» имеются цилиндрические нулевые электроды, обеспечивающие симметричное равномерное прохождение электрического тока по поверхности электродов и защищающие корпус котла от электрокоррозии. Форма нулевых и фазных электродов, а также состав и термообработка электродов, разработанные нашими специалистами, обеспечивают их долговечность.
Устройство и принцип работы

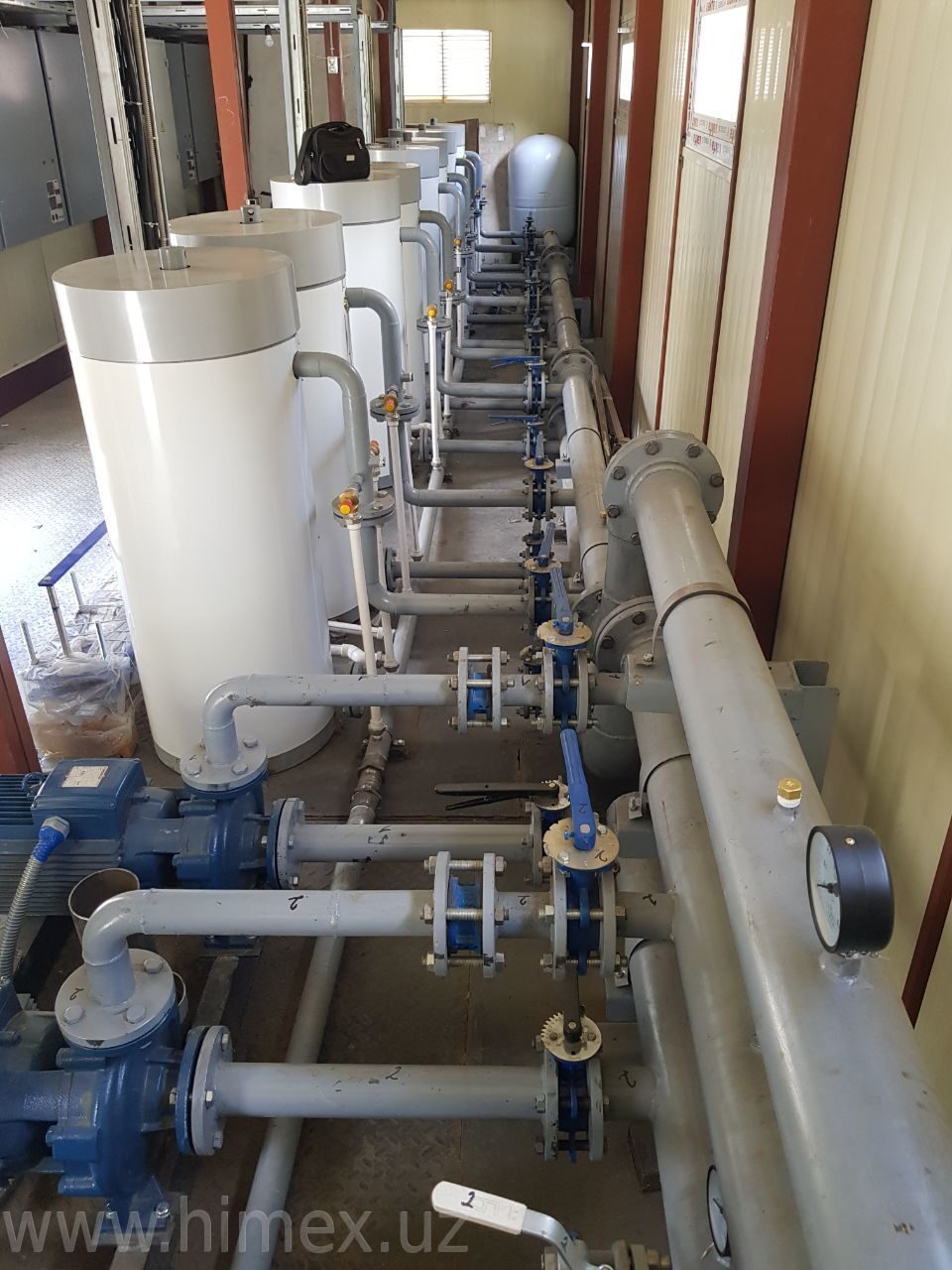

Модульная котельная представляет собой теплоизолированное помещение (длина 12 метров, ширина 4 метра, высота 2.7 метра), изготовленное из негорючих сэндвич-панелей. Внутри помещения находится 8 параллельно соединенных котлов КЭО-140, объединенных общими трубопроводами подачи и возврата котельной воды. Параллельная система создает маневренность при эксплуатации. Любое количество котлов в любом порядке может быть включено в зависимости от выбора потребителя. В котельной также имеется расширительный бак емкостью 300 литров, для компенсации изменения объема воды при изменении температуры, электросиловые щиты (8 шт), обеспечивающие автоматическую работу каждого котла, щиты управления насосами (3 шт) вводные щиты (2 шт) для распределения подходящих кабелей между котлами и система из насосов, обеспечивающая циркуляцию котельной воды в отопительной системе и системе ГВС. Для предотвращения образования накипи в котлах в котельной смонтирована система фильтрации и автоматической установки умягчения воды, поступающей из водопроводной сети в котельную при ее заполнении и подпитке.
Щиты управления котлов обеспечивают электропитание нагревательных элементов и регулирование температуры выходящей из котла воды в пределах 25-95 оС. Для предотвращения включения больших мощностей при запуске, каждый котел имеет 4 ступени нагрева мощностью 35-40 кВт. Управление каждой ступенью обеспечивается выключателями, расположенными на панели щитов управления, поэтому при первичном запуске котлов запускаются по одной каждая из 4-х ступеней. Два термодатчика обеспечивают включение и выключение двух ступеней при нагреве и отключении котлов после достижения заданной температуры. Это уменьшает скачки напряжения при работе котлов. Для измерения и регулирования температуры в верхней крышке каждого котла имеются по два кармана для термодатчиков.
Нагретая в котле вода по трубопроводам подачи с помощью насосов подается в систему нагрева, охлаждается и по обратному трубопроводу вновь поступает в котел. В котле она снова подогревается до установленной с помощью терморегулятора температуры и процесс повторяется. Таким образом в отопительной системе непрерывно циркулирует горячая вода с заданной температурой.
