Электродные отопительные котлы предназначены для обеспечения горячей водой локальных отопительных систем бытовых (дома, дачи, зоны отдыха, бассейны) и производственных (цеха, мастерские) помещений, в которых централизованное отопление отсутствует. В зависимости от объема и площади отапливаемых помещений их мощность составляет 50, 70, 100, 140 и 210 квт. В условиях Средней Азии для обогрева помещений площадью 100 м2 обычно используют нагреватели мощностью 8-10 квт. Таким образом, котел мощностью 50 кВт предназначен для обогрева помещения площадью 500 кв.м, а котел мощностью 210 кВт - 2100 кв.м.

Всем известно, что ТЭНовые котлы и нагреватели доставляют немало хлопот потребителям из-за перегорания ТЭНов, поэтому все наши котлы электродные. В электродных нагревателях нечему сгорать, сама вода в них является нагревательным элементом. В котлах «Himex» имеются цилиндрические нулевые электроды, обеспечивающие симметричное равномерное прохождение электрического тока по поверхности электрода и защищающие корпус котла от электрокоррозии.

Форма нулевых и фазных электродов, а также состав и термообработка электродов, разработанные нашими специалистами, обеспечивают их долговечность. Наши первые отопительные котлы установлены в 2001 году и успешно работают до сегодняшнего дня.

В отличие от электродных мини-котлов серии КЭОМ в электродных котлах Himex серии КЭО имеется плавная регулировка мощности от 0 до 50, 70, 100, 140 и 210 кВт, соответственно. Вращая рукоятку центрального вала, межэлектродное расстояние перекрывается диэлектриком и мощность котла уменьшается от номинальной до любой желаемой величины.

Устройство и принцип работы.

Электрический отопительный котел представляет собой емкость объемом 65-200 литров, прошедшую гидравлические испытания давлением 8 атмосфер, в которой содержатся нагревательные элементы - электроды, манометр и предохранительные клапаны. Котел комплектуется щитом управления, обеспечивающим электропитание нагревательных элементов и регулирование температуры, поступающей на отопление, в пределах 25-85 ^оС. Помимо указанных элементов, входящих в состав поставки котла, отопительная система содержит отопительные батареи с трубопроводами, расширительный бачок и циркуляционный насос, которые могут быть поставлены по отдельному заказу.

Нагретая в котле вода из-за конвекции поднимается в верхнюю часть отопительной системы, охлаждается в отопительных батареях и по обратному трубопроводу вновь поступает в котел. В котле она снова подогревается до установленной с помощью терморегулятора температуры и процесс повторяется. Таким образом в отопительной системе непрерывно циркулирует горячая вода, которая проходя по батареям отапливает помещения. В отопительную систему может быть вмонтирован циркуляционный насос, который усиливает циркуляцию и повышает теплосъем с отопительных батарей.

Все котлы комплектуются двух- и многоступенчатыми цифровыми терморегуляторами, обеспечивающими их автоматическую работу и подачу воды с заданной температурой в отопительную систему.

Основные параметры и характеристики котлов соответствуют указанным в таблице

№	Наименование показателя	Значение
№	Наименование показателя	КЭО-50	КЭО-70	КЭО-100	КЭО-140	КЭО-210
1	Мощность котла, kW	50	70	100	140	210
	Допускаемое отклонение, %	+ 5	+ 5	+ 5	+ 5	+ 5
2	Диапазон регулирования теплопроизводительности, %	10-100	10-100	10-100	10-100	10-100
3	Рабочее давление воды, MPa, не более	0,6	0,6	0,6	0,6	0,6
4	Максимальная температура воды на выходе из котла, ^оС	95	95	95	95	95
5	Номинальная скорость потока теплоносителя через котел, m3 /h	5	6	10	14	21
6	Номинальное напряжение (V) частота 50 Hz	380	380	380	380	380
7	Максимальный ток котла на каждой фазе (А)	75	105,9	150	211,8	317,7
8	Сечение токопроводящей медной жилы (mm2)	25	35	90	120	150
9	Количество ступеней нагрева	2	2	2	4	6
10	Номинальная мощность одной ступени (kW)	25	35	50	35	35
11	Максимальный ток на каждом электроде (А)	37,5	53	75	53	53
12	Масса, kg не более	98	102	134	186	246
13	Габаритные размеры котла, mm не более.
	диаметр	390	390	420	520	520
	длина	500	500	530	640	640
	высота	1320	1320	1320	1320	1320
14	Соединительный размер патрубков входа и выхода котла. Трубная резьба – Ду (mm)	32	32	40	50	50
15	Коэффициент полезного действия (КПД), % не менее	98	98	98	98	98
	Допускаемое отклонение, %	-1	-1	-1	-1	-1
16	Для всех котлов «Himex» КОЭ – N в качестве теплоносителя можно применять: воду питьевую, талую снеговую, дождевую. Удельное сопротивление воды при 20 ^оС – 2000 – 3500 Ω cm.
17	Запрещается использовать в качестве теплоносителя масла и антифризы, не предназначенные для использования в электродных котлах (Например «Тосол», «Арктика» и т.д.)

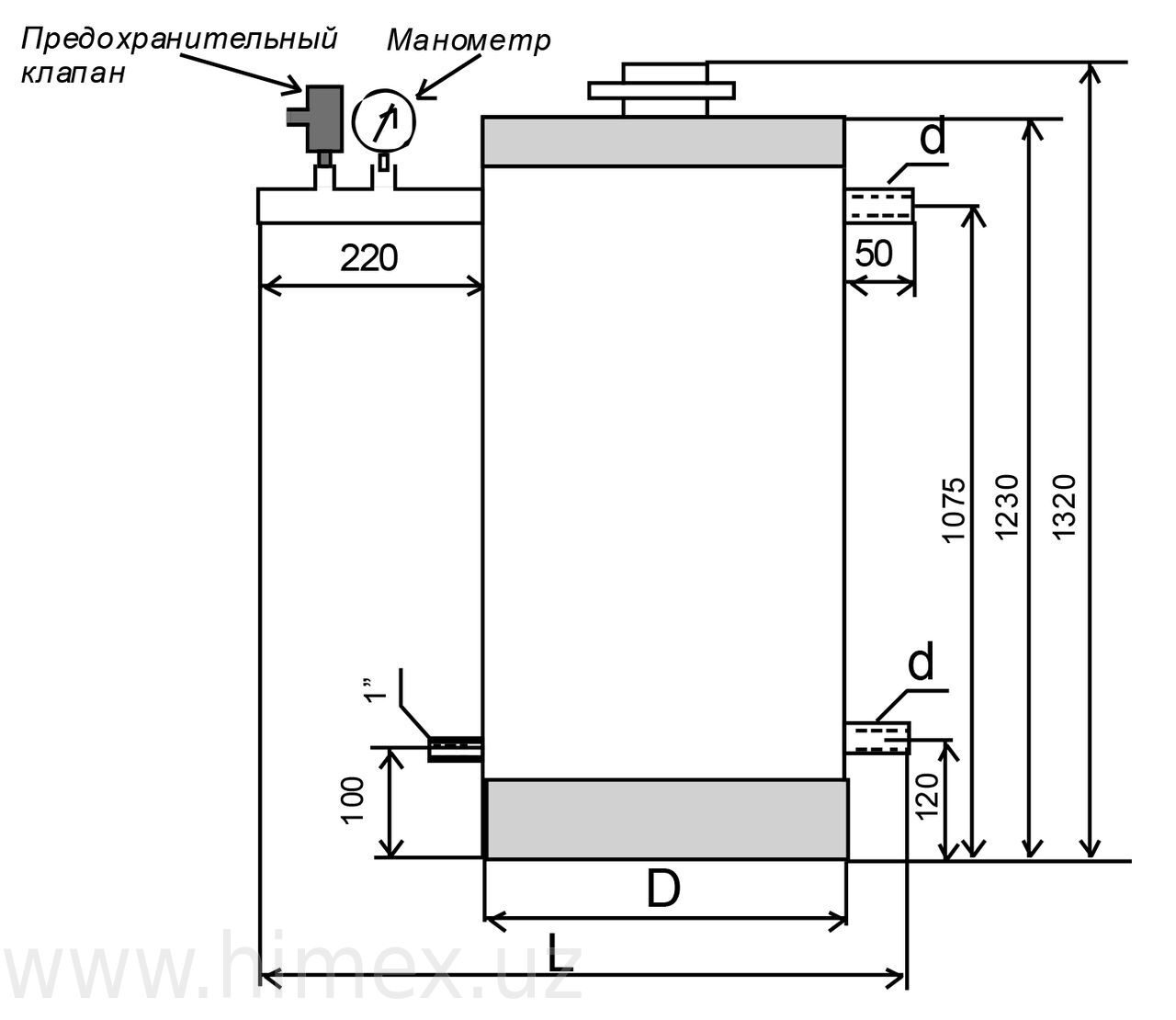

Габаритные и присоединительные размеры котлов Himex КОЭ-N (Допуск отклонения габаритных размеров + 3 %)

Габаритные и присоединительные размеры котлов Himex КЭО - N

N = 50	D = 390	L = 500	d = 1 и 1/4"
N = 70	D = 390	L = 500	d = 1 и 1/4"
N = 100	D = 420	L = 530	d = 1 и 1/2 "
N = 140	D = 520	L = 640	d = 2 "
N = 210	D = 520	L = 640	d = 2 "

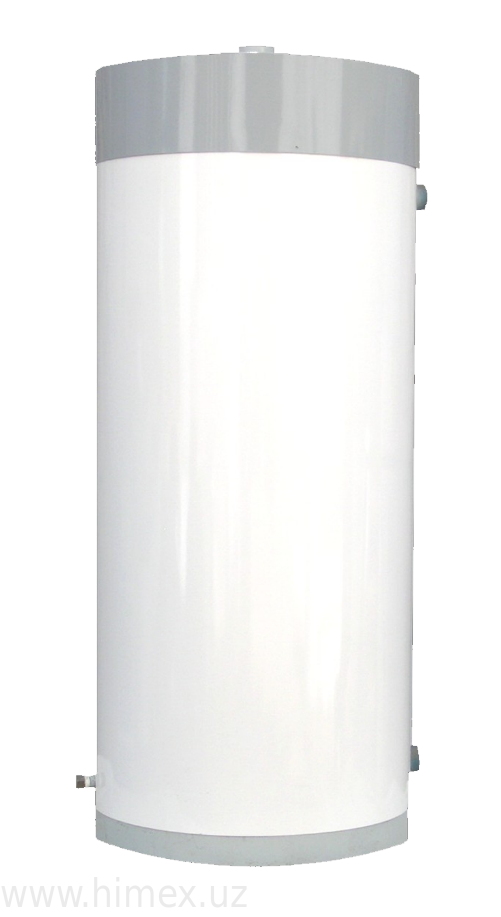

Электродный котел Himex КЭО-50 мощностью 25х2=50кВт (двухступенчатый)

Щит управления котла Himex ТР-25х2 (двухступенчатый)

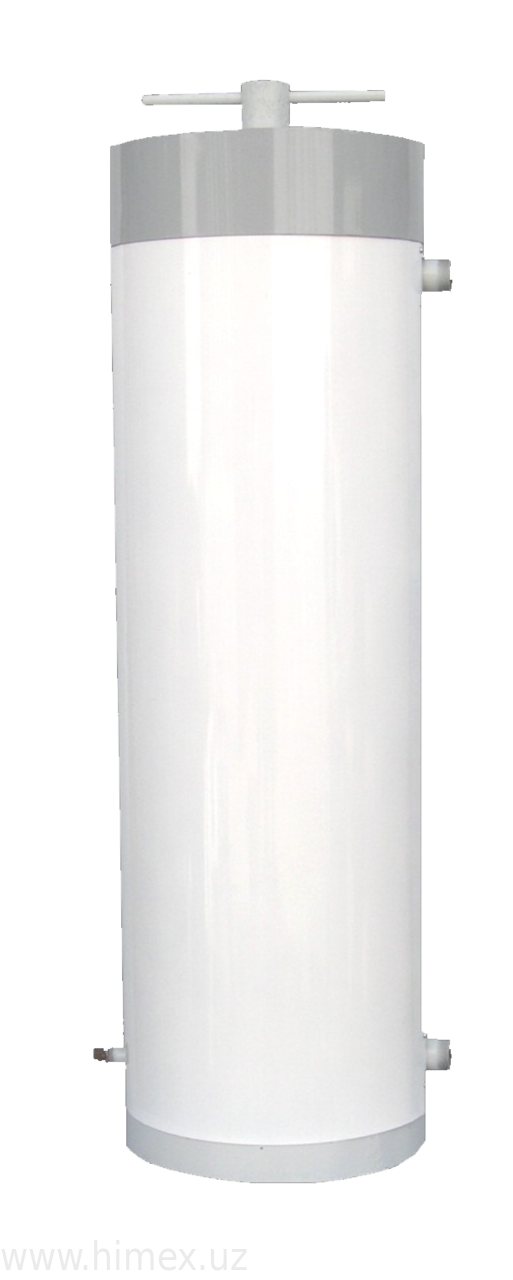

Электродный котел Himex КЭО-210 мощностью 35х6=210кВт (шестиступенчатый)

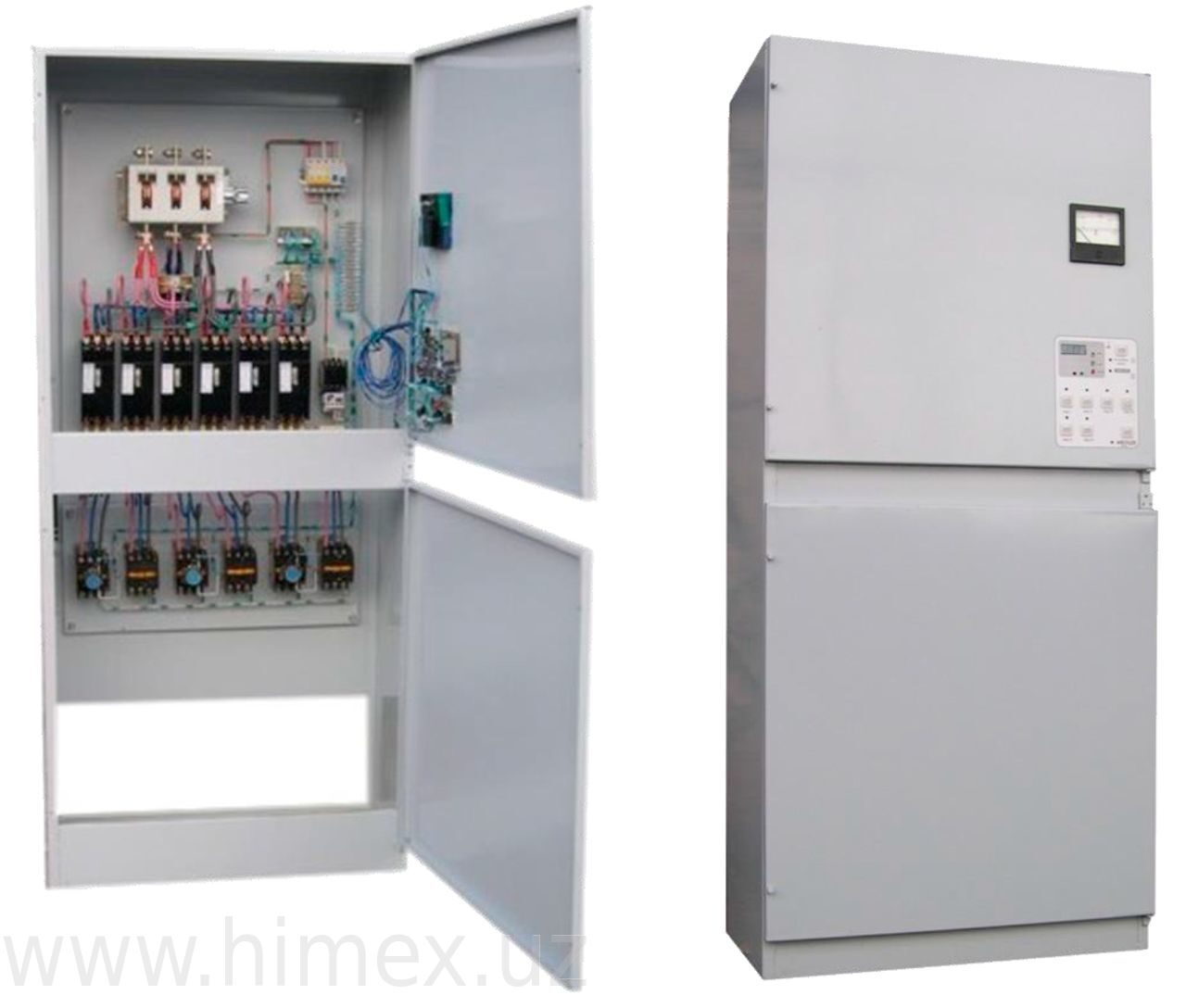

Щит управления котла Himex ТР-35х6 (шестиступенчатый)
